抗震支架的應用及布置范圍

　　機電抗震支撐系統是牢固連接于已做抗震設計的建筑結構體的管路、槽系統及設備，以地震力為主要荷載的支撐系統，原有一般意義的支吊架系統是以重力為主要荷載的支撐系統，這兩種支撐系統的設置并不重復而是相輔相成的。加裝抗震支撐系統管路的各點位移較未安裝抗震支撐者降低5~10倍，有效的提高了管路系統的抗震性能。

　　抗震支吊架在建筑機電工程中的應用范圍：

　　(1)大于DN65mm 的所有管道;

　　(2)所有防排煙系統管道;

　　(3)所有直徑大于0.70m的圓形風管;

　　(4)所有截面積大于0.38㎡的矩形風管;

　　(5)重量在15kg/m及以上的電線橋架;

　　(6)所有門形吊架。

　　抗震支吊架分類及布置原則

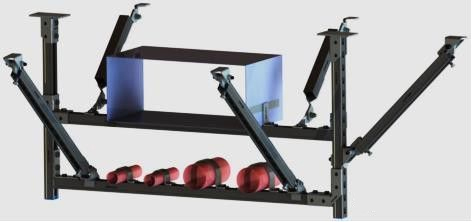

　　抗震支吊架可在地震中給予機電各系統充分保護，可用于抵抗來自水平及垂直方向的地震力的破壞。根據所保護機電系統的不同，抗震支吊架可分為管道抗震系統、風管抗震系統和電氣(包括電氣線管、線槽及橋架)抗震系統。

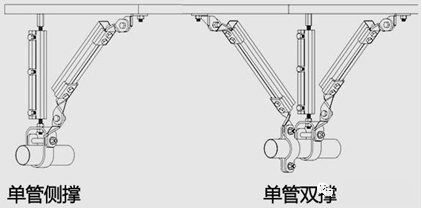

　　管道抗震支撐系統的布置原則

　　(1)管道抗震加固側向間距要求為：溝槽連接管道、焊接鋼管、釬焊銅管等剛性材質的管線，橫向吊架間距最大不得超過 12m;HDPE等非剛性材質的管線，橫向吊架間距最大不得超過6m。

　　(2)管道抗震加固縱向間距要求為：溝槽連接管道、焊接鋼管、釬焊銅管等剛性材質的管線，縱向吊架間距最大不得超24m;HDPE等非剛性材質的管線，橫向吊架間距最大不得超過 12m。

　　風管抗震支撐系統的布置原則：

　　(1)普通剛性風管側向抗震吊架的最大間距為9m，普通剛性風管縱向抗震吊架的最大間距為18m。

　　(2)玻璃纖維、塑料和其他非剛性材質風管的側向抗震吊架，最大間距為 4.5m，縱向最大間距為9m。

　　電氣抗震支撐系統的布置原則：

　　(1)剛性電氣線管、線槽及橋架側向抗震最大間距不得超過12m，縱向抗震最大間距不得超過 24m。

　　(2)非剛性材質電氣線管、線槽及橋架橫向抗震最大間距不得超過 6m，縱向最大間距不得超過12m。

　　抗震支撐系統計算原則：

　　抗震支吊架的安裝形式及布置原則都是依據嚴格的力學計算結果確定的，地震力的計算必須滿足規范要求。
