一枚芯片就能守護汽車照明的安全?

　　由于LED本身的長壽命且可實現高密度安裝的特點，在車燈領域的普及非常迅速。從技術上來看，在LED燈板上可以安裝大量的元器件，能實現車載LED燈多樣化的設計和更高性能。

　　但是在高性能和設計靈活性之外，對可維護性的要求也日益顯著，更容易更換的插座型LED燈開始登場，在汽車照明中大量替換傳統LED，隨著而來的問題就是：LED驅動IC應該如何升級來適應新局面。

　　一枚芯片搞定

　　羅姆半導體(上海)有限公司技術中心經理葛家明指出了插座型LED燈面臨的兩大問題：一是插座型LED本身的體積限制，必然會造成客戶設計的時候靈活性受限;二是由于PCB板的面積非常小，因此無法裝下足夠的元器件，致使在電池電壓欠壓的時候LED燈會熄滅，這樣對行車安全還是造成了很大的隱患。

　　羅姆半導體(上海)有限公司技術中心經理葛家明

　　針對這兩個問題，羅姆公司用一枚芯片就搞定了。這就是線性LED驅動器IC BD18336NUF-M。

　　“即使在電池欠壓的工況下，我們也可以通過1枚芯片保持LED燈模組30%以上的亮度?！备鸺颐鞅硎?。

　　據介紹，BD18336NUF-M是1顆單通道的線性LED驅動器，輸入電壓是5.5-20V，涵蓋了車載電池工況的電壓范圍;耐壓為42V;直流模式下的最大輸出電流是400mA，在Duty50%的工況下可以達到600mA。

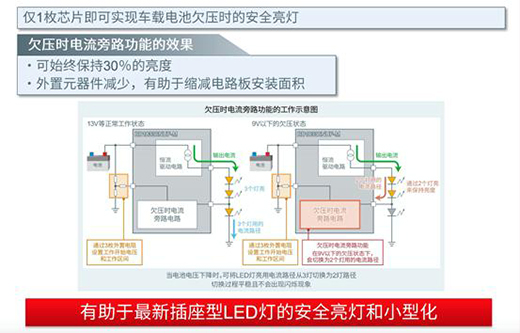

　　葛家明進一步解釋了該芯片的工作原理：其與外圍3枚電阻去配置來監測電池電壓，當車載電池電壓向下跌落，比如說進入9V以下這個欠壓狀態時，芯片可以去旁路負載中最下面一顆LED，保證剩余的2顆LED燈達到期望的亮度。并且，從3顆燈點亮到欠壓狀態下2顆燈點亮，切換會是平滑平穩的一個過程，不會出現閃爍。

　　“如果是以往的驅動IC，在9V或6V的情況下，是無法保證LED燈的點亮。”葛家明強調。

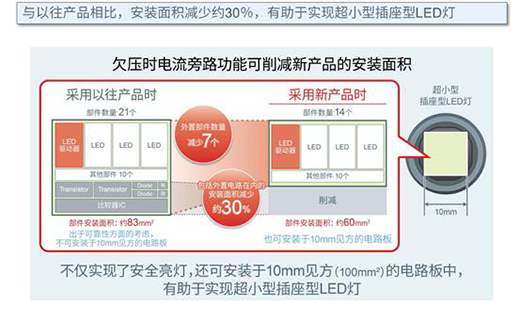

　　以往的產品如果要實現欠壓工況下電流旁路功能，除了常規搭載的線性LED驅動器以外，還需要額外在PCB板上配置一些分立的元器件，這樣總的元器件數目會達到21個，總的PCB板安裝面積為83平方毫米。葛家明做了個對比：“采用BD18336NUF-M以后，總元器件數目可以減少7個，總的安裝面積可以控制在60平方毫米之內，比以往的設計方案節約了30%的安裝面積，很容易安裝在10mm×10mm插座型很細小的PCB板上?！?/p>

　　最后，BD18336NUF-M除了支持傳統的黃光和紅光以外，也對白光應用做了充分的優化，可適合于包含高亮度白光LED在內的所有LED燈色。

　　“白光LED的功率相對而言較大，會有溫升高的情況。我們在芯片內部搭載了一個過溫降額的功能，可以僅僅通過在外圍配置一顆熱敏電阻器，就可以使得輸出電流實現一個降額的功能，比如說100kΩ的熱敏電阻器可以在110℃左右開始降額，47kΩ的熱敏電阻可以在85℃開始實現電流降額。“葛家明補充道。

　　靈活的配置應對不同市場法規

　　2019年的汽車市場有些陰沉，但是LED滲透率卻持續提升，加之新能源汽車具有更高的省電需求，對LED車用照明的需求更高于傳統汽車，因此車用LED產值及數量在未來幾年仍將保持成長態勢，預計2023年全球車用LED產值將達到42.1億美金。

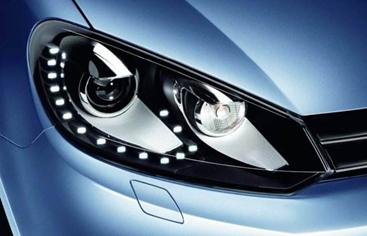

　　以最常見的前照燈而論，B級轎車的前照燈就已實現了全LED照明，而高端車型則采用更先進的LED矩陣前燈，每個燈中至少包含50顆LED，而這只是LED在車用中的一小部分。車身上的日行燈、尾燈、轉向燈，車身內音響、導航、空調面板和RGB氛圍燈都用上了LED。在這些領域，羅姆都有相關的IC產品布局。葛家明就表示，羅姆可以控制所有的汽車燈光。

　　據介紹，羅姆在LED驅動器方面有幾個關鍵的技術：1、抑制浪涌的技術;2、頻率穩定的控制技術;3、線性控制;4、局部調光的功能;5、降噪的技術。

　　憑借著深厚的積累，羅姆的LED驅動器IC是面向全球供貨的，而且年出貨量大概在2億片左右，其中車載領域?yàn)?.4億片，而消費類電子為0.6億片。

　　除了BD18336NUF-M，羅姆還在近期推出了BD183x7EFV-M，一枚4通道的線性LED驅動器，每通道最大輸出電流150mA。

　　BD183x7EFV-M有兩大優點：一是內置了1個獨有的熱分散電路，可以通過芯片自帶的4通道線性輸出實現設計的小型化。二是具有LED單路控制的功能，可以在異常工況下實現LED整燈模組關閉模式的控制。

　　對于第二個優點，葛家明解釋道：“歐洲市場和日韓亞太市場對異常工況下LED狀態的規定是有差別的。比如，對LED斷線的情況，歐洲市場要求統一關閉所有的LED燈，也就是“一滅全滅”，但在亞太市場，只要求異常工況的LED燈關閉，其他幾路正常的LED燈依舊保持亮燈狀態。BD183x7EFV-M搭載了一個模式選擇的Pin MSET1的管腳，對其進行配置就可以分別滿足兩個市場法規的要求，進而可以在各個國家的機型上做進一步擴展?！?/p>

　　羅姆在插座型LED驅動上不斷推出新品，就是十分看好這個市場的前景。葛家明就表示：“插座型LED燈可以適用于所有LED光色，而且在車型設計當中，不僅僅是單顆，將來還會有多顆插座型LED應用。目前來看，全世界的車燈廠家都在進行研發，所以我們對這塊市場還是非常樂觀的。”
