剛柔并濟，SWIFT輕快集成柔性屋面光伏系統

　　2022年8月，由東方雨虹與萬事達首次合作研發的SWIFT輕快集成柔性屋面系統在工程項目中實現良好應用。

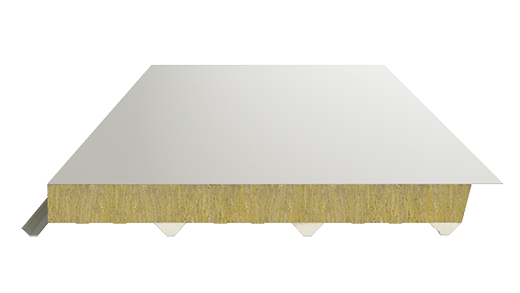

　　SWIFT輕快集成柔性屋面系統采用TPO卷材作和壓型鋼板作為面層，通過粘結于兩層之間的特殊巖棉芯材作為自支撐的復合板材。產品將建筑圍護系統中原本分開設置的防水層、保溫層和鋼板基層在工廠夾芯板生產線上預制而成，使得建筑圍護系統中各功能層融為一體的同時兼具不同材料優勢，是一款“剛柔并濟”的裝配式建材產品。

　　輕

　　相較于普通機械固定單層屋面系統，SWIFT輕快集成柔性屋面采用特殊工藝巖棉，容重120kg/m3的前提下即可滿足JGJ/T 316《單層防水卷材屋面工程技術規程》對巖棉保溫材料的性能指標要求(60kPa的壓縮強度下，壓縮比不應大于10%，500N的點荷載作用下，變形量不應大于5mm)*。底板采用WISKIND優質鍍鋅鋼板，厚度0.6mm制成波高35mm，板寬100mm的壓型鋼板。降低整個屋面系統荷載，為屋面分布式光伏電站安裝預留更多空間*。

　　快

　　施工化繁為簡。傳統TPO單層屋面系統采用機械固定工法，壓型鋼板基層，巖棉保溫層和卷材防水層各層次需要單獨固定。SWIFT輕快集成柔性屋面系統依托于前期在工廠內將各個層次預制成型，現場安裝只需簡單三步：板材就位、鋼板固定、卷材焊接，經過一次施工，屋面一遍成型，整個施工過程快速、便捷，大大縮短了屋面工程的施工周期。

　　SWIFT輕快集成柔性屋面系統不僅集防水、保溫、鋼板為一體，還可同時集成屋面分布式光伏。

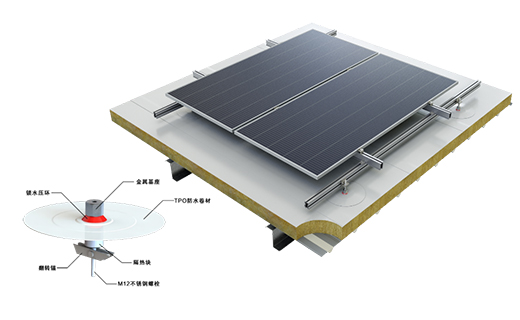

　　系統可適配虹昇輕量化光伏基座，利用輕量化光伏基座為分布式光伏提供安裝支點，基座下部通過翻轉錨與鋼板固定，上部金屬件與TPO卷材在工廠預制成型直接與既有柔性卷材進行焊接。光伏基座與鋼板連接牢固同時確保節點處的防水效果，有利于后期屋面光伏電站的長期穩定運行。

　　相較于TPO機械固定單層屋面系統，卷材通過緊固件在搭接邊位置固定。屋面正常使用過程中，屋面在承受負風壓時會導致TPO卷材出現上下起伏波動，若直接在卷材上方鋪貼輕質光伏組件，容易導致光伏組件隱裂、輕質組件脫落等情況出現，影響屋面分布式光伏的安全運營。

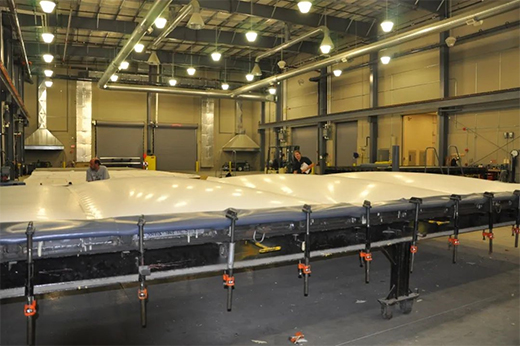

　　TPO機械固定單層屋面系統風荷載試驗

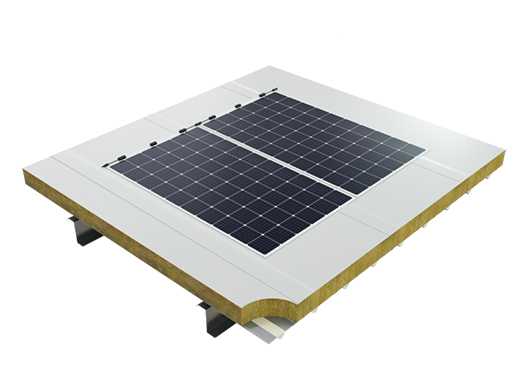

　　而輕快集成柔性屋面系統中TPO防水卷材通過與巖棉芯材粘接，卷材與巖棉芯材粘接牢固且表面平整。屋面系統在承受負風壓時始終保持平整，為輕質光伏組件安裝提供了一個必要且安全的基層條件。輕質光伏組件可直接與板材粘接，無需鋁合金導軌，加上組件的無邊框設計，有效降低整體屋面荷載，且構造簡單施工便捷。且輕質光伏組件在發電過程中會持續產生熱量，光伏組件緊貼卷材鋪設對防水層的耐高溫性能形成了嚴峻的考驗。為此東方雨虹特地研發SolarMate耐高溫TPO防水卷材與之適配，通過調整卷材配方體系，使得卷材具有更好的耐高溫性能。

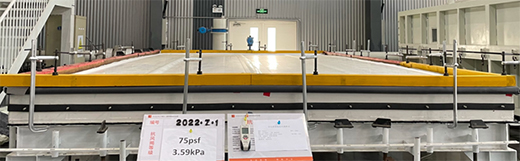

　　SWIFT輕快屋面系統風荷載試驗

　　通過將建筑圍護系統各個層次在工廠預制成型，SWIFT輕快集成柔性屋面系統在簡化施工步驟、降低施工成本的同時，可兼容多種分布式光伏的安裝方式，使其成為“雙碳”背景之中，綠色建筑屋面的全新選擇。
